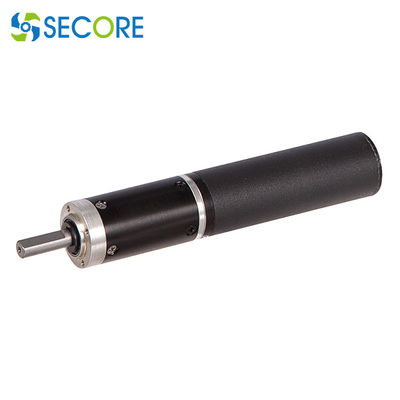

motor planetário 12V 24V 2.6A da engrenagem de 42mm Bldc para o fechamento da eletrônica
Detalhes do produto:
|
|
Lugar de origem: | China |
---|---|
Marca: | SECORE |
Certificação: | CE ROHS |
Número do modelo: | BLD2270 |
Condições de Pagamento e Envio:
|
|
Quantidade de ordem mínima: | 500 |
Preço: | Negotiated The Price |
Detalhes da embalagem: | 500pcs pela caixa ou como o pedido |
Tempo de entrega: | 15-18 dias de trabalho |
Termos de pagamento: | T/T, D/A |
Habilidade da fonte: | 100000pcs pelo mês |
Informação detalhada |
|||
Velocidade: | 3500r/min ou personalizado | Tensão avaliado: | 24V |
---|---|---|---|
Tipo da engrenagem: | gearhead planetário | Comutação: | sem escova |
Torque avaliado: | 22mN.m ou como o pedido | Diemeter * comprimento: | 22*95 (milímetro) |
Nome do produto: | 24 motores da engrenagem planetária, mini motor da engrenagem BLDC, 12v motor sem escova da C.C. de | Aplicação típica: | aspiradores de p30, robô médico, ferramentas elétricas, equipamento de comunicação |
Realçar: | motor 22mm sem escova trifásico,motor sem escova de 48V 22mm,motor 48V sem escova trifásico |
Descrição de produto
fase planetária sem escova 12V 24V 36V 48V de Polo 3 do motor 8 de 22mm com caixa de engrenagens de 70mm
Características do desempenho chave:
Tipo do motor | Motor sem escova da C.C. |
Tipo da caixa de engrenagens | Planetário |
Polo | 8 |
Fase | 3 |
Diâmetro | Caixa de engrenagens: 22mm; Motor da C.C.: 22mm |
Tensão nominal | C.C. 12V/24V ou personalizado |
Relação da engrenagem | 1:3.7 ~1: 51 |
Corrente máxima | 1.5A |
Nenhuma velocidade da carga | 6000rpm |
Velocidade nominal | 3500rpm |
Escala permissível da carga | 0.1-01.0N.m para o ciclo de dever S1 |
Poder avaliado | 8W |
Dimensão:
Diâmetro do motor: 22mm (customizável)
Comprimento do motor: 70 milímetros (customizável)
diâmetro do eixo: 6mm (customizável)
Dimensão da caixa de engrenagens: diâmetro 22mm * comprimento 22.4mm opcionais/33mm/41.5mm (customizabable)
Forneça o tamanho do motor, conduza exigências, tensão de funcionamento, conversão da nenhum-carga, corrente da nenhum-carga, carga, corrente da tenda, etc., COSTURAR SEU MOTOR.
Parâmetro técnico do motor sem escova:
Modelo | Número de Polos | Número de fase | Tensão avaliado VDC | velocidade r/min da Nenhum-carga | Velocidade avaliado r/min | Torque avaliado mN.m | W potência de saída | Torque máximo mN.m |
A atual máximo | Fase à fase ohms da resistência |
Fase à fase indutância mH |
BLD2270 | 8 | 3 | 24 | 6000 | 3500 | 22 | 8 | 50 | 1,5 | 11,8 | 4,2 |
Motor sem escova com dados técnicos do gearhead (motor da engrenagem planetária de BLDC):
Relação de redução | 3,7 | 5,2 | 14 | 19 | 27 | 51 |
Número de trens de engrenagem | 1 | 1 | 2 | 2 | 2 | 3 |
comprimento milímetro da caixa de engrenagens | 24,4 | 24,4 | 33 | 33 | 33 | 41,5 |
velocidade RPM da Nenhum-carga | 1617 | 1158 | 429 | 316 | 222 | 118 |
Velocidade avaliado RPM | 943 | 676 | 250 | 184 | 130 | 69 |
Torque avaliado N.m | 0,073 | 0,1 | 0,25 | 0,34 | 0,48 | 0,8 |
Carga permissível máxima em um curto período de tempo N.m | 0,3 | 0,3 | 1,2 | 1,2 | 1,2 | 2,5 |
U | V | W | Vcc | Ha | HB | Hc | Terra |
Vermelho | Brown | Preto | Azul | Amarelo | Brown | Vermelho | Verde |
26AWG UL1007 | 28AWG UL1007 |
Como selecionar o motor apropriado da engrenagem?
1.Know suas exigências de aplicação para seu motor da engrenagem;
Montando o espaço, a fonte de energia entrada como a tensão, a corrente, a frequência, o peso, a esperança de vida, a velocidade, o torque, o ambiente etc. da operação.
2. Selecione o motor apropriado;
O tipo da engrenagem você está interessado dentro, como uma indução universal, sem escova da C.C., da C.A., ou um motor da engrenagem do ímã permanente
3. Conheça as exigências da velocidade e do torque da carga ser conduzido
Para assegurar seu motor da engrenagem é o tamanho direito para sua aplicação pretendida, ele é vital conhecer sua velocidade da saída, começando e torque de corrida.
